一、行業背景：風機齒輪箱——被“血液”暴露的健康密碼

在風電機組中，齒輪箱扮演著“動力傳輸樞紐”的角色，其主要作用是將葉片的低速旋轉增速至發電機所需的額定轉速。然而，作為機械傳動鏈中技術密度最高的部件之一，齒輪箱長期處于變風速、強沖擊、寬溫域的惡劣工況下運行。由于其內部結構緊湊且密封于箱體內部，一旦某個齒輪或軸承發生失效，產生的金屬碎屑會隨潤滑油迅速擴散，極易引發“二次災害”，導致整個傳動鏈的連鎖損傷。

齒輪箱的失效形式多種多樣，主要包括輪齒折斷、齒面疲勞點蝕、磨損、軸承卡阻等。在實際案例中，有的行星輪在運轉僅8個月后就發生齒面嚴重剝落，原因往往是熱處理工藝不當導致的接觸強度不足；而有的偏航齒輪箱則因軸肩R角過小產生應力集中，最終導致低應力扭轉疲勞斷裂。這些故障的共性在于：早期損傷往往悄無聲息，一旦發展到晚期，維修成本呈指數級上升。

傳統的“定期檢修”模式存在明顯的盲區。一方面，按固定周期換油或檢修，容易造成“過度維護”或“維護不足”；另一方面，齒輪箱內部狀況無法通過肉眼直接觀察，等到振動加劇或溫度異常時，設備往往已出現實質性損傷。正是在這一背景下，油液在線監測技術應運而生，通過實時分析設備的“血液”——潤滑油，來實現對齒輪箱健康狀況的“抽血化驗”。

二、油液在線監測傳感器：捕捉設備“血液”的微妙變化

潤滑油在齒輪箱中不僅起潤滑冷卻作用，更扮演著“信息載體”的角色。當齒輪或軸承發生微觀磨損時，磨損顆粒會進入油液；當密封老化或冷卻系統泄漏時，水分會混入油液；當油液氧化或混入其他污染物時，其粘度與介電特性會發生改變。油液在線監測傳感器正是通過捕捉這些物理與化學參數的微妙變化，為故障預警提供數據支撐。

根據QYResearch的調研數據，2025年全球油液監測傳感器市場規模已達到9.93億元，預計到2032年將增長至16.50億元，年復合增長率達7.5%。這一增長態勢折射出工業領域從“計劃性維修”向“預測性維護”轉型的迫切需求。

三、關鍵技術解析：從“看得見”到“看得準”

要實現準確的提前預警，傳感器不僅要能“看見”油液中的異常，還要能準確判斷異常的類型與嚴重程度。以下是幾項核心關鍵技術：

1. 顆粒計數與識別技術

顆粒計數是判斷設備磨損程度的基礎。傳統方法依賴定期取樣后送實驗室分析，時效性差。現代在線監測傳感器多采用光學遮光法或動態圖像識別技術，實現對不同尺寸顆粒的實時計數。例如，INZOC IFJ-3污染度傳感器可依據ISO 4406或NAS 1638標準，持續輸出油液的清潔度等級。

然而，單純的顆粒計數無法區分顆粒的材質——是來自齒輪的鐵磁性金屬，還是外界侵入的沙粒？針對這一痛點，電磁感應技術提供了解決方案。通過布置對稱分布的激勵線圈與感應線圈，當金屬顆粒通過時，會引起電磁場擾動。鐵磁性金屬（如鐵、鎳）和非鐵磁性金屬（如銅、鋁）產生的信號相位與幅值不同，從而可實現材質區分。

2. 多參數融合監測技術

單一參數往往難以準確判斷設備狀態。例如，顆粒計數升高可能是正常磨損，也可能是故障前兆，需要結合水分、溫度、粘度等數據進行綜合研判。

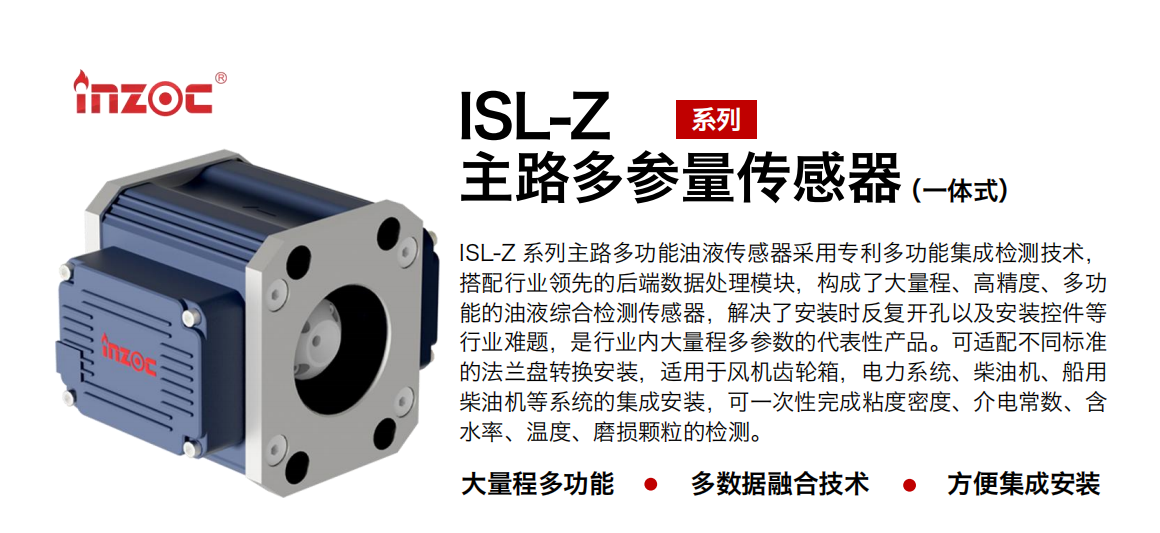

智火柴研發的ISL-Z主線多功能油液傳感器是這一方向的典型代表，它將顆粒計數、水分活度、溫度、粘度等多參數集成于一體，通過數據融合算法消除單一傳感器的誤報風險。類似的技術創新也在學術界涌現：西安交通大學最近研發了一種集成式電磁感應-微機械柔性超聲傳感器，能夠在測量流速的同時，區分鐵磁性金屬顆粒、非鐵磁性金屬顆粒、非金屬顆粒乃至氣泡。該傳感器利用柔性超聲貼片的聚焦聲場增強檢測能力，可識別0.5~3mm范圍內的污染物。

此外，還有基于紅外激光技術的多參數一體化傳感器，通過可調諧半導體激光器調制不同波長的紅外光，實現對油液溫度、顆粒和化學成分的同步測量。

3. 數據驅動的預測性維護模型

有了高質量的在線監測數據，下一步是如何將其轉化為運維決策。三一重能近期申請的一項專利顯示，其通過綜合計算油液磨粒指標與齒輪箱壓力指標，構建了表征齒輪箱當前狀態的油液指標模型。該模型能夠及時發現故障隱患，有效避免嚴重故障的發生。

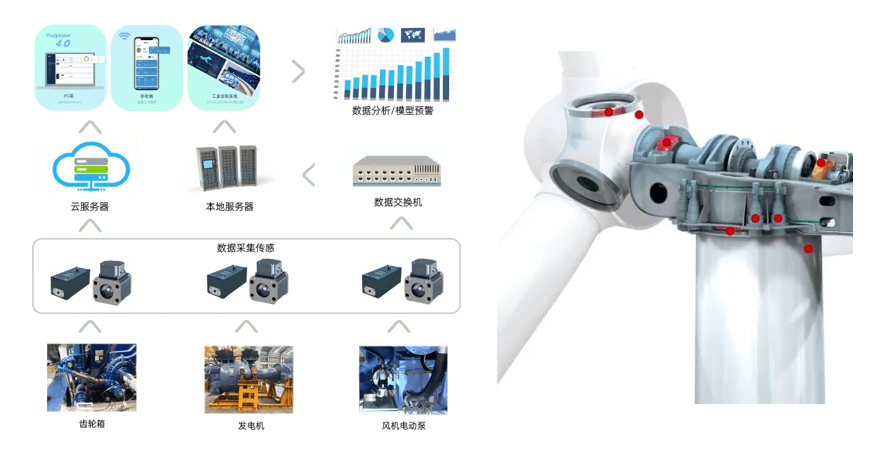

哈密遠鑫風電提出的“基于油樣在線分析的齒輪箱設備管理系統”則更進一步，不僅分析油液參數的實時值，還追蹤其變化趨勢，并結合環境信息評估故障風險與可能的發生位置。這類系統的核心在于建立設備正常的“指紋圖譜”，一旦實時數據偏離正常趨勢線，系統即可觸發預警，提醒運維人員提前介入。

四、應用價值與展望

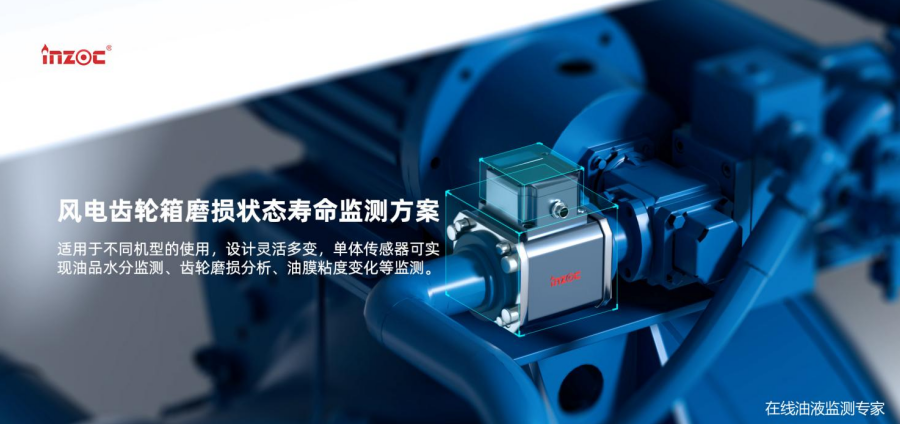

油液在線監測技術的落地應用，正在深刻改變風電運維的模式。通過實時掌握油液中磨損顆粒的濃度、形貌與成分變化，運維團隊可在軸承剝落或齒輪點蝕的早期階段發現異常，從而實現故障預警提前30%~60% 。這不僅意味著可避免非計劃停機帶來的發電損失，更將整體運維成本降低20%以上，顯著提升風機的可利用率。

從更宏觀的視角看，油液在線監測傳感器正朝著微型化、集成化、智能化的方向演進。微機械加工技術的應用讓傳感器體積更小、安裝更方便；物聯網云平臺的接入使得多臺風機的監測數據能夠匯聚成大數據池，為跨機組的橫向?qū)Ρ扰c壽命預測提供支撐。

未來，隨著材料科學與人工智能的深度融合，油液在線監測將不僅回答“設備是否健康”，更能回答“還能運行多久”以及“如何優化運行策略”。在這一進程中，風機齒輪箱這一曾經的“故障高發區”，有望轉變?yōu)椤邦A(yù)測性維護的示范區”。
