在現代工業領域，油液作為機械設備的關鍵潤滑劑，其清潔度直接關系到設備的運行效率和壽命。因此，準確檢測油液中的污染顆粒物，成為保障設備健康運行的重要一環。

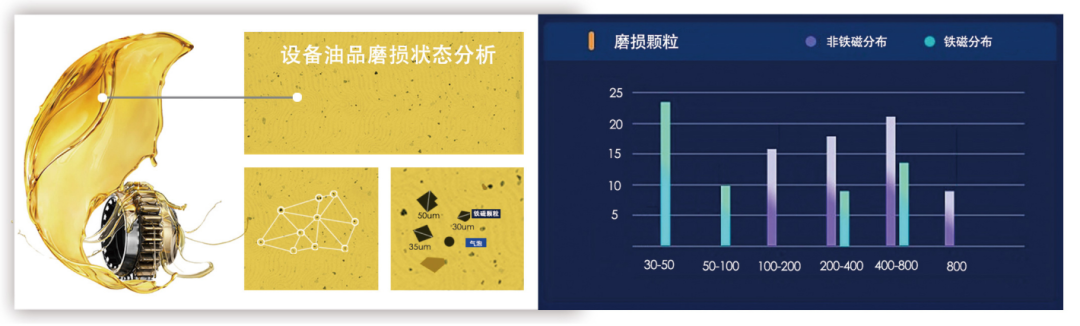

　　▲屑末類型與磨損位置之間的關系

　　顆粒計數法，尤其是基于光學原理的檢測技術，以其高精度、快速響應和非接觸式測量的優勢，逐漸成為行業主流。本文將深入探討光學檢測法在油液顆粒計數中的應用及其技術細節。

　　一、光學檢測法的基本原理

　　光學檢測法利用激光束與油液中固體顆粒物的相互作用，通過檢測光信號的變化來識別和計量顆粒。這一過程主要包括光阻法、光散射法和光衍射法三種主要技術路徑。

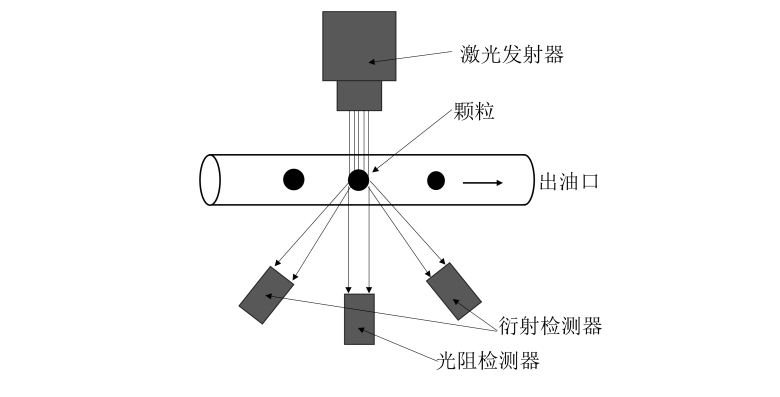

　　▲基于光傳輸特性的磨粒檢測方法

　　● 光阻法：通過向油液中射入激光束，當激光遇到固體顆粒時，部分光線被吸收或阻擋，導致透射光強度減弱。

　　檢測裝置通過測量光強度的衰減量，間接推算出顆粒的數量和大小。此方法簡單直觀，適用于檢測較大顆粒，但易受油液透明度及氣泡干擾。

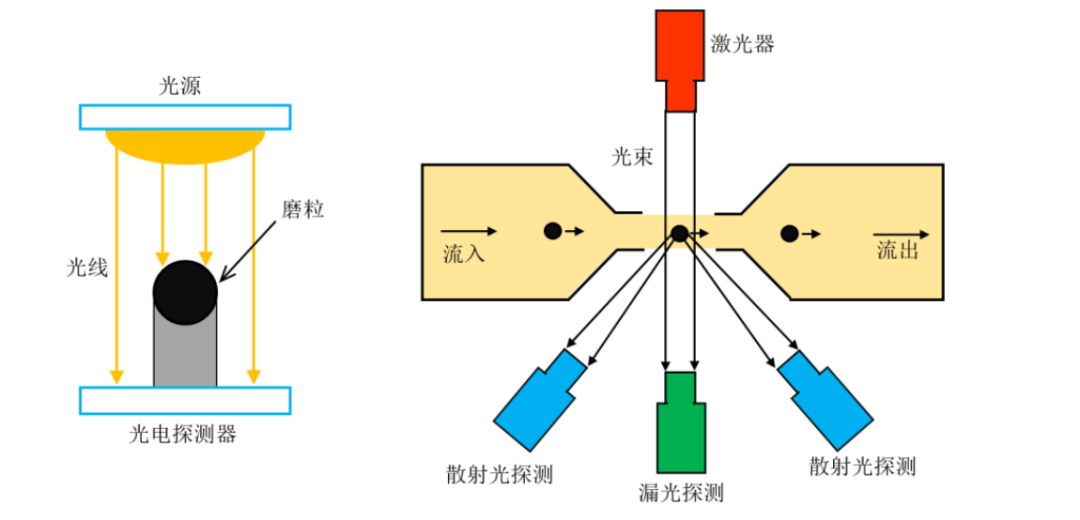

　　▲光阻法和光散射法測量磨粒示意圖

　　● 光散射法：基于米氏散射理論，當激光遇到固體顆粒時，光線會向各個方向散射。

　　接收端通過監測散射光的強度和分布，分析顆粒的尺寸和形狀。該方法適用于檢測粒徑小于30μm的微小顆粒，檢測精度高，但對光學和電子器件要求較高，成本相對較大。

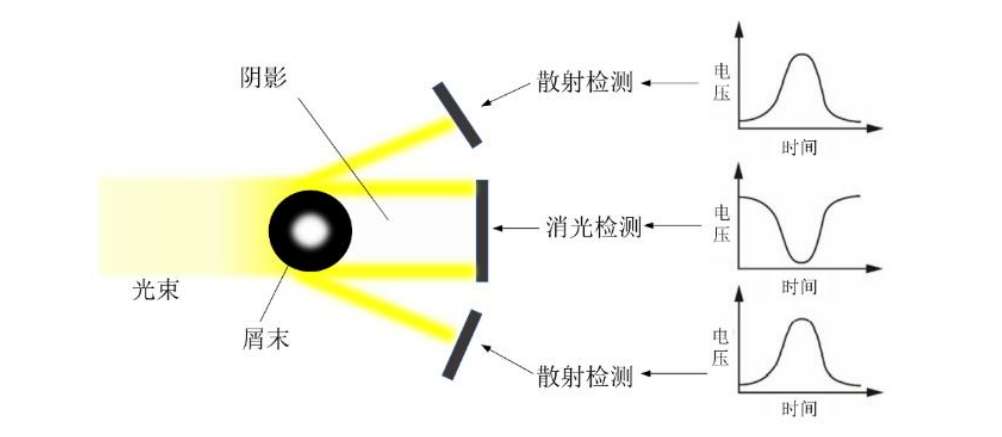

　　▲光散射機理示意圖

　　● 光衍射法：依據夫瑯禾費衍射理論，當激光通過含有顆粒的油液時，顆粒邊緣會產生衍射光。

　　通過分析衍射光的強度和分布，可以準確測量顆粒的尺寸。光衍射法適用于檢測粒徑大于30μm的顆粒，具有非接觸、測量準確的特點，廣泛應用于有色金屬顆粒的檢測。

　　二、技術優勢與挑戰

　　光學檢測法能夠實現對微小顆粒的準確測量，zui高可檢測至1μm級別。實時檢測油液中的顆粒變化，為設備維護提供及時數據支持。避免了對油液和顆粒的直接接觸，減少了對樣品的污染和破壞。

　　然而，面對油液的透明度、氣泡等因素可能影響檢測精度，需要采取相應措施進行校正。此外，高 端光學和電子器件的使用增加了檢測設備的成本。且光散射和光衍射法涉及復雜的光學原理和電子信號處理，對操作人員的技術要求較高。

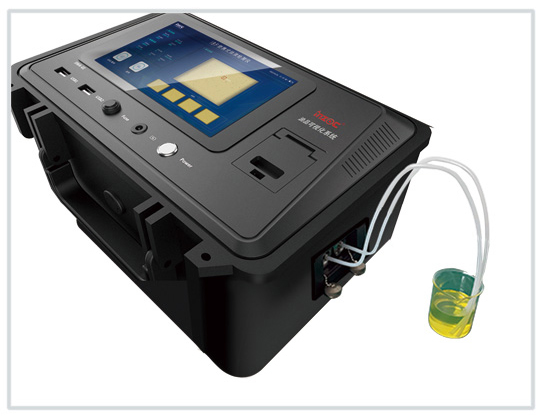

　　三、IBM可視化磨損分析儀

　　不過，智火柴自主研發生產的的IBM可視化磨損分析儀通過圖像識別磨粒類型、顆粒直徑、顆粒濃度，且zui小可識別出1um的磨損顆粒。

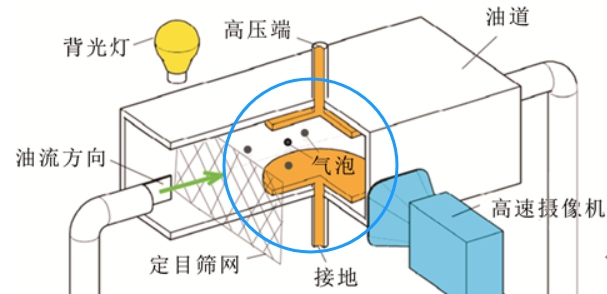

　　● 圖像識別算法磨損分析

　　智能算法有 效剔除氣泡、雜質、水分等物質的干擾對油液數據的影響，不僅提高了檢測的全方面，還打破了現有顆粒檢測技術的傳統局限，能夠更準確地判斷機械設備的磨損程度和類型。

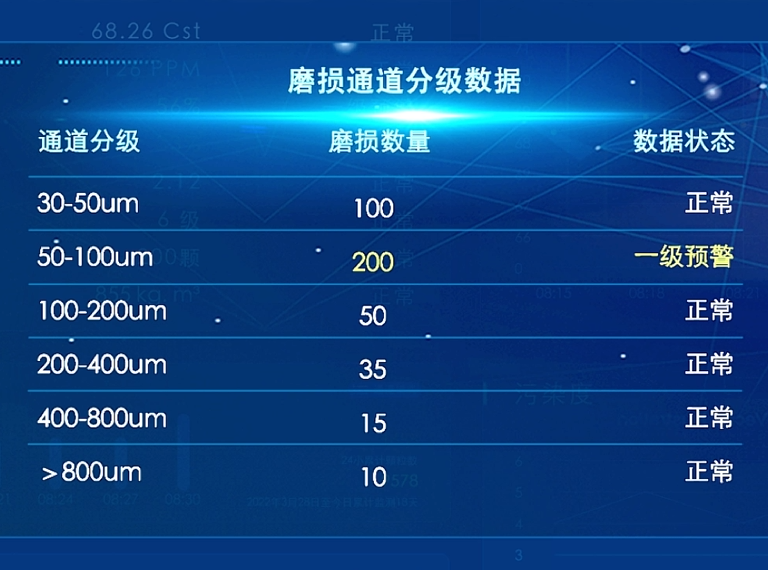

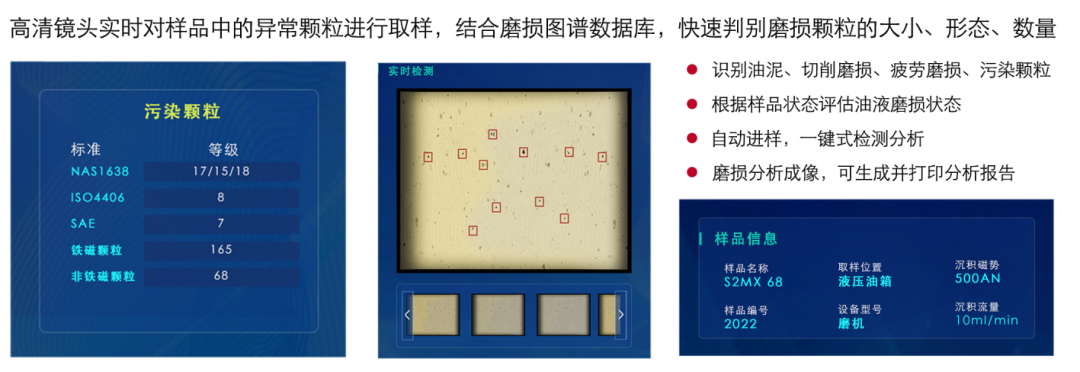

　　IBM-3系列設備專為分析重要機械部件磨損狀態設計，它結合圖像識別與磨粒分析軟件，實現磨損狀態的可視化評估。

　　目前廣泛適用于多種油品檢測，包括齒輪油、液壓油及發動機油等，并可選配顆粒計數與水分傳感器，以全方面評估油品老化狀況。

如果您需要:IBM可視化磨損分析儀，請聯系我們。智火柴，國內知名油液監測系統提供商!
