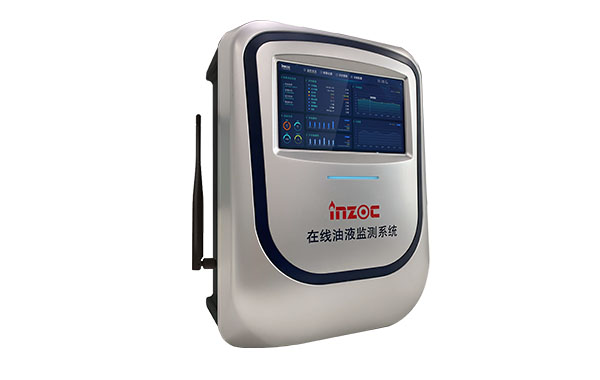

變壓器油液在線監測系統分析干式變壓器常見故障及檢修方法



干式變壓器是變壓器的一種，具有體積小、維護方便的優點。但與此同時，該系統在使用中仍存在諸多問題，如繞組故障、開關故障、鐵芯故障等，影響其正常運行。接下來，通益達網絡小編對干式變壓器的常見故障進行了分析，并給出了解決措施。讓我們看一看。



一、變壓器溫度異常升高



干式變壓器的不正常運行主要表現在溫度和噪聲上。



如果溫度異常過高，具體處理措施和步驟如下：



1、檢查溫控器、溫度計是否失靈；



2、檢查吹風裝置和室內通風情況是否正常；



3、檢查變壓器的負載情況和溫控器探頭插入情況排除溫控器、吹風裝置故障，在正常負載條件下，溫度不斷上升，應確認是變壓器內部發生故障，應停止運行，進行檢修。





引起溫度異常升高的原因有：



1、變壓器繞組局部層間或匝間的短路，內部接點有松動，接觸電阻加大，二次線路上有短路情況等等；



2、變壓器鐵芯局部短路、夾緊鐵芯用的穿芯螺絲絕緣損壞；



3、長期過負荷運行或事故過負荷；



4、散熱條件惡化等。



二、變壓器聲音異常的處理



變壓器聲音分正常聲音和非正常聲音。正常聲音是由變壓器勵磁發出的“嗡嗡”聲，它是隨負載的大小有強弱變化；當變壓器出現非正常聲，首先分析判斷聲音是在變壓器內部的還是外部。



如果是內部，可能產生的部位有：



1、鐵心夾持不緊發生松動，將會發出“叮當”和“呼呼”聲；



2、鐵心不接地，將會發出“嘩剝” “嘩剝”的輕微放電聲；



3、開關接觸不良將發生“吱吱”“噼啪”聲，而且是隨負載增加而變大；



4、套管表面油污嚴重時會發出“嘶嘶”聲。



如果是外部，可能產生的部位有：



1、超載運行會發出沉重的“嗡嗡”；



2、電壓過高，變壓器聲音大而且較尖銳；



3、缺相運行時，變壓器聲音較平常尖銳；



4、電網系統發生磁諧振時，變壓器會發出粗細不勻的噪聲；



5、低壓側有短路或接地時，變壓器會發巨大的“轟轟”聲；



6、外部連接有松動時，有弧光或火花。



7、溫控故障簡單處理





三、鐵心對地絕緣電阻低



主要是由于環境空氣濕度較大，干式變壓器受潮導致絕緣電阻偏低。



解決方法：



用碘鎢燈放置在低壓線圈下連續烘烤12小時，包括鐵心、高低壓線圈只要是因受潮導致絕緣電阻偏低的，絕緣電阻值都會相應的有所提高。



四、鐵心對地絕緣電阻為零



說明金屬之間實連接可能是由于毛刺、金屬絲等，被漆帶入到鐵心上，兩端搭接在鐵心與夾件之間；底腳絕緣破損造成鐵心與底腳相連；有金屬物掉入低壓線圈內，造成拉板與鐵心相連。



解決方法：



用鉛絲順低壓線圈鐵心級之間的通道往下捅，確定無異物后，檢查底腳絕緣情況。



五、現場送電應該注意哪些事項？



一般供電局送電5次，也有3次的，送電前檢查螺栓緊固情況和鐵芯上是否有金屬異物；絕緣距離是否符合送電標準；電器功能是否運行正常；連線是否正確；搖各部件絕緣是否符合送電標準；檢查器身有無凝露現象；檢查外殼有無可使小動物進入的漏洞（特別是電纜進線部位）；送電時有無放電聲。



六、送電沖擊時，外殼與鋪地鐵板放電



說明外殼（鋁合金）板材之間導通不夠良好，屬于接地不良。



解決方法：



用2500MΩ搖表將板材絕緣擊穿或?qū)⑼鈿っ總€(gè)連接部位漆膜刮掉并用銅線連接接地。



七、交接試驗在做工頻耐壓時為什么有放電聲？



存在幾種可能，拉板定位于夾件拉緊處放電，可以用銃子在此處銃一下，使拉板與夾件導電良好；墊塊爬電，特別是高壓產品（35kV）已產生此現象，需對墊塊加強絕緣處理；高壓纜線與連接點虛接或與分接板、角連接管絕緣距離較近也會產生放電聲，需加大絕緣距離，重新擰緊螺栓，檢查高壓線圈內壁是否有粉塵顆粒，由于顆粒吸潮，可能造成絕緣降低，而產生放電。



八、溫控器運行常見故障



溫控在運行時常見故障及處理方法如下表所示：



九、風機運行常見故障



風機在運行時常見故障及處理方法如下表所示：



十、直流電阻不平衡率超標



用戶在做交接試驗中，分接頭螺栓松動或測試方法問題，會造成直流電阻不平衡率超標。



檢查項目：



1）每個分接頭內是否有樹脂；



2）螺栓連接是否緊固，特別是低壓銅排連接螺栓；



3）接觸面是否有漆或其他異物，如有用砂紙把接頭接觸面打磨光滑。



十一、行程開關異常



行程開關是在變壓器帶電運行時，對操作人員進行保護的裝置，如變壓器帶電，在打開任何一扇外殼門時，其行程開關的觸頭均應立即閉合，使報警回路接通并報警。



常見故障：



開門后不報警，關門后仍報警。



可能原因：



行程開關連線不良、固定不良或行程開關故障。



解決方法：



1）檢查線路及接線端子，使其接觸良好。



2）更換行程開關。



3）檢查并緊固定位螺栓。



十二、角接連接管燒毀



仔細檢查高壓線圈變黑的部分，用小刀或鐵片刮掉最黑的部分。如果去掉炭黑，有紅色漏出，說明線圈內的絕緣沒有損壞，線圈大部分情況良好。通過測量變壓比來判斷線圈是否短路。如果變比正常，說明故障是外部短路引起的，角管燒壞了。
