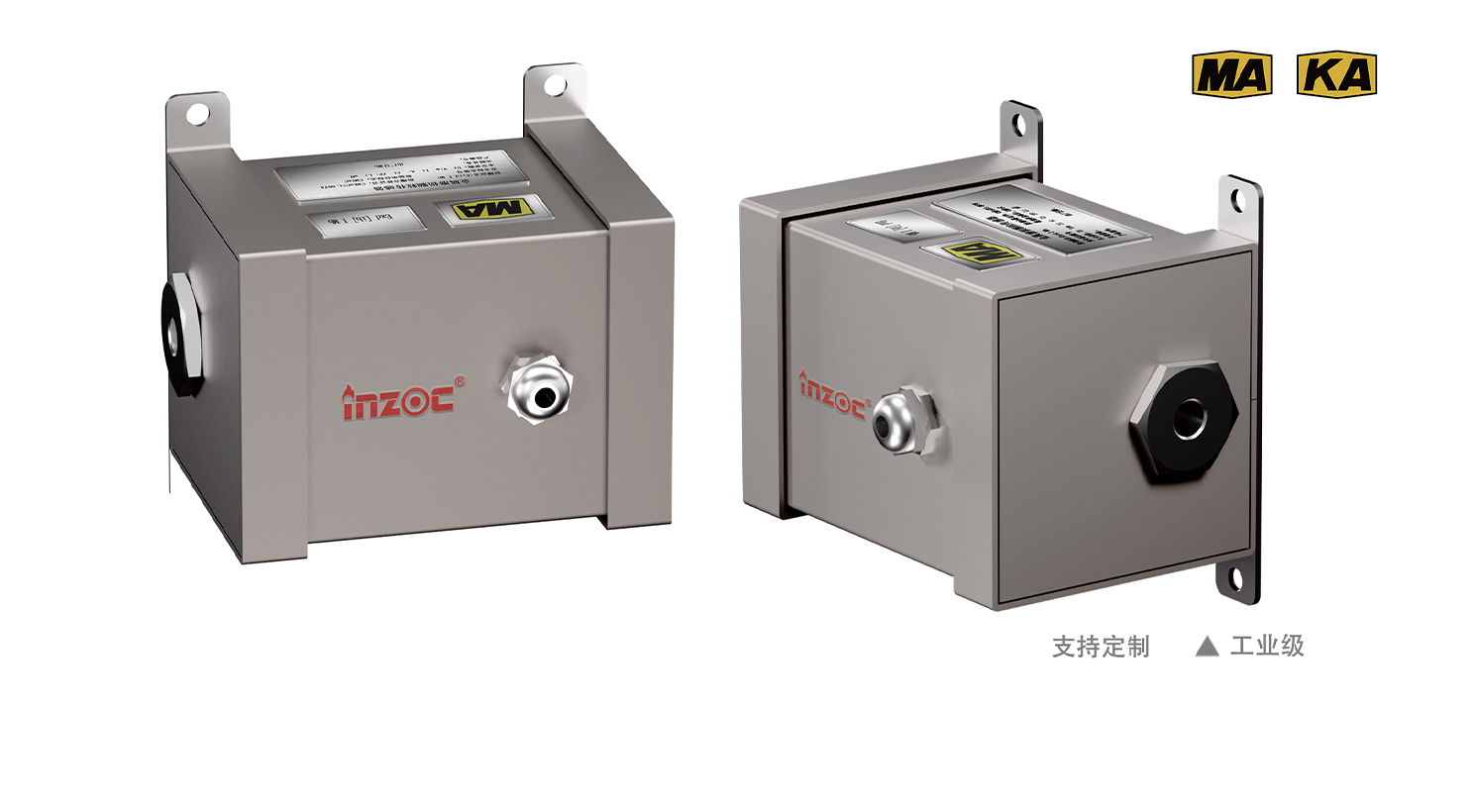

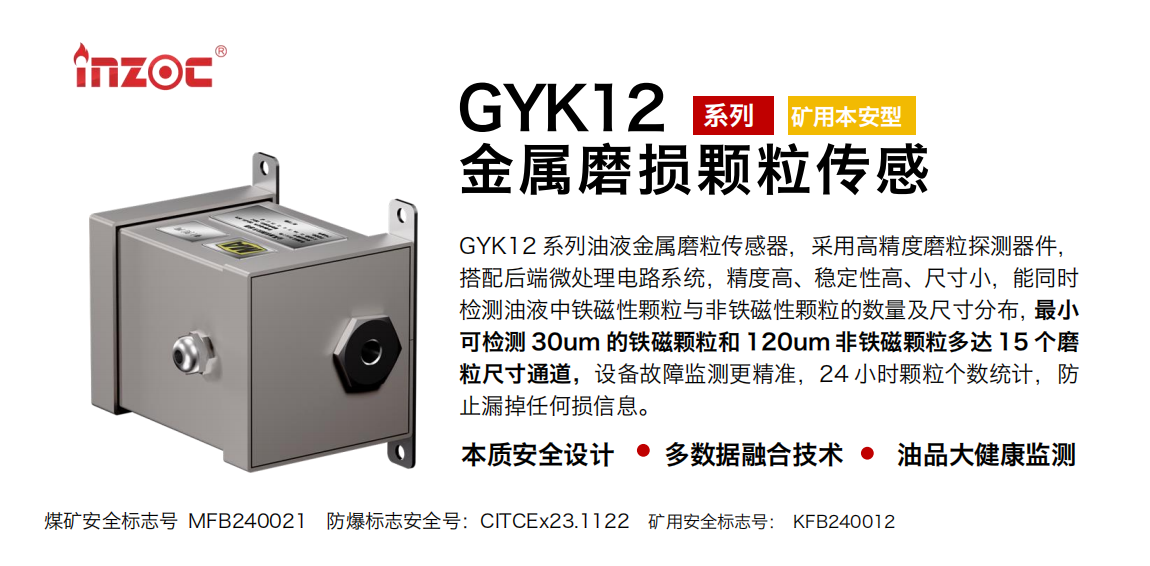

GYK12系列
油液金屬顆粒傳感器 礦用本安型
GYK12油液金屬磨粒傳感器，采用本安電路設計，已取得煤安產品認證，廣泛應用于煤礦、采礦，地下挖掘等行業，采用行業領先的高精度磨粒探測器件搭配后端微處理電路系統，構成了技術性能領先的油液磨損檢測傳感器;具有檢測精度高、穩定性高、外形尺寸小的特點，受到了行業的高度贊譽與認可。
該傳感器能同時檢測油液中鐵磁性顆粒與非鐵磁性顆粒的數量及尺寸分布，最小可檢測30um的鐵磁顆粒和120um非鐵磁顆粒多達15個磨粒尺寸通道，設備故障監測更精準;24小時顆粒個數統計防止漏掉任何磨損信息搭配后端RS485 MODBUS RTU數字通訊，使得設備磨損信息能夠穩定及時的傳輸?shù)讲杉O(shè)備是設備磨損及故障檢測的拳頭利器。

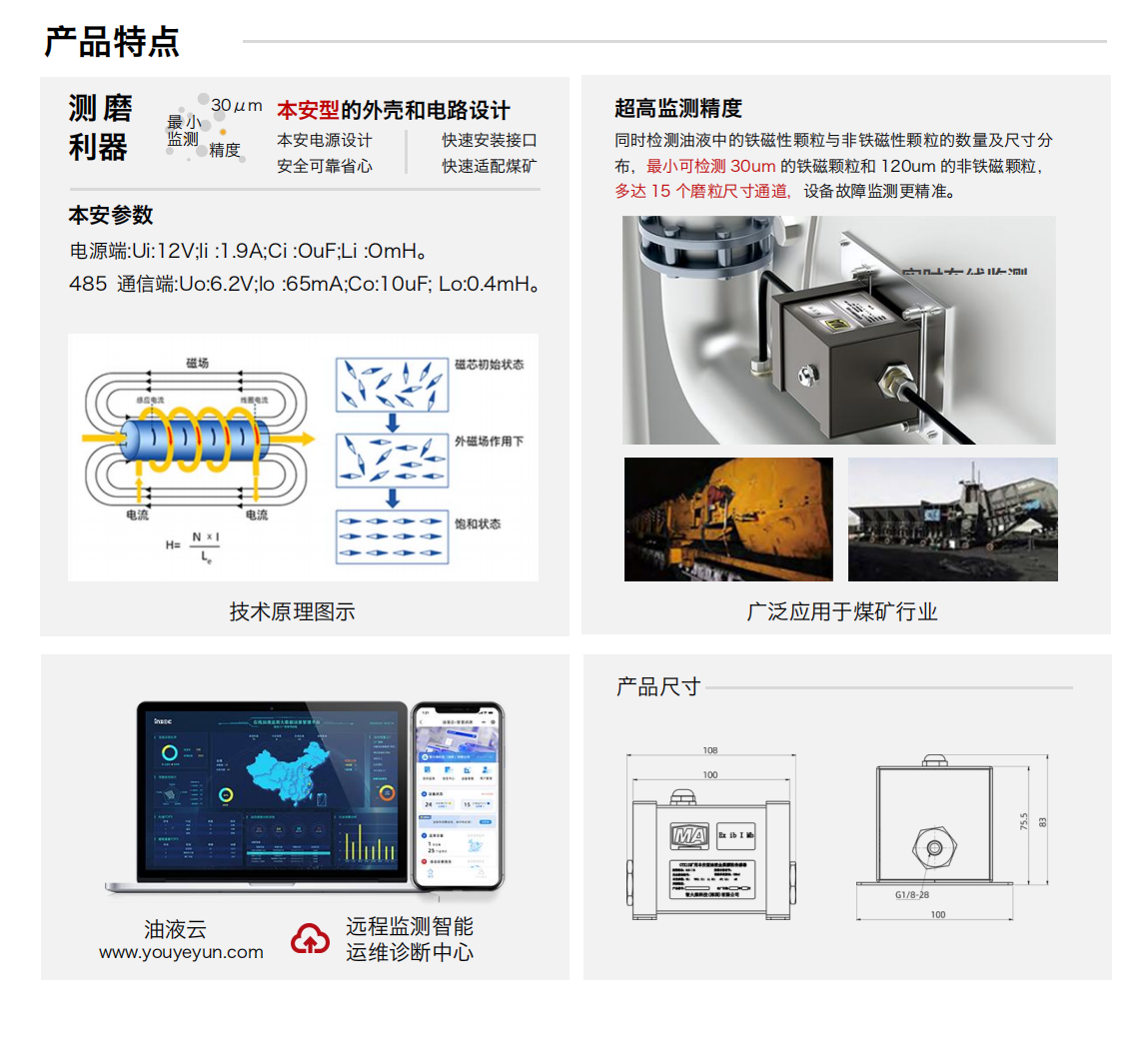

技術特點/Technical characteristics
高精度采用最新電磁檢測技術，鐵磁最小解析為30um
抗干擾抗干擾信號結構信號輸出更精準
精細化檢測可檢測15個通道磨損信息，檢測更清晰
輕量化設計精準分析磨損濃度、磨損顆粒

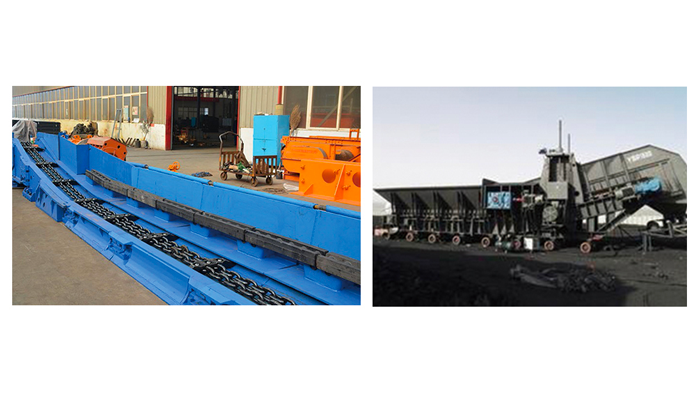

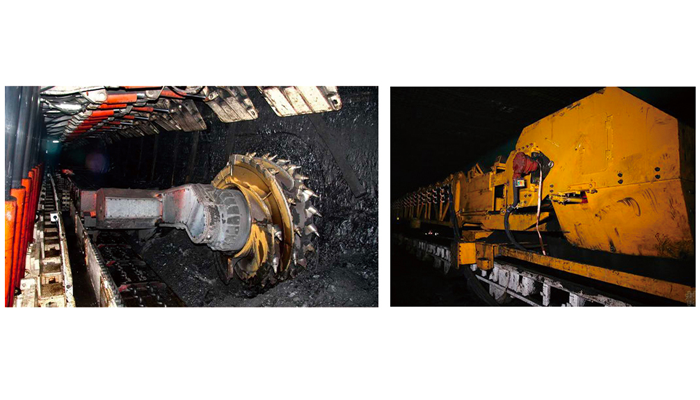

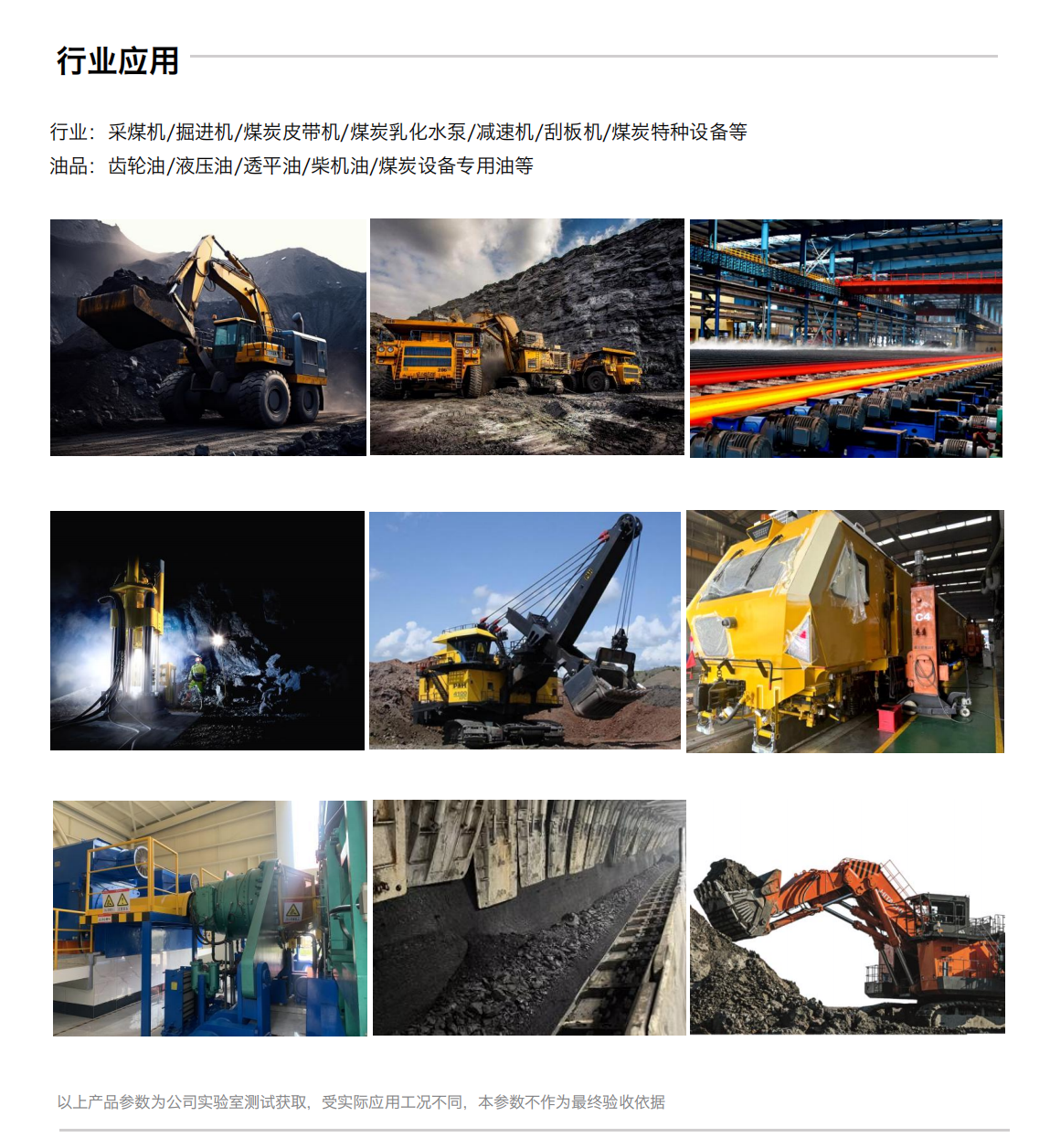

應用領域：轉載機、刮板機、采煤機、破碎機、皮帶機、盾構機、大型設備等
適用油品：液壓油、齒輪油、空壓機油、燃?xì)鈾C(jī)油、水乙二醇抗燃液壓油、液壓支架乳化油等

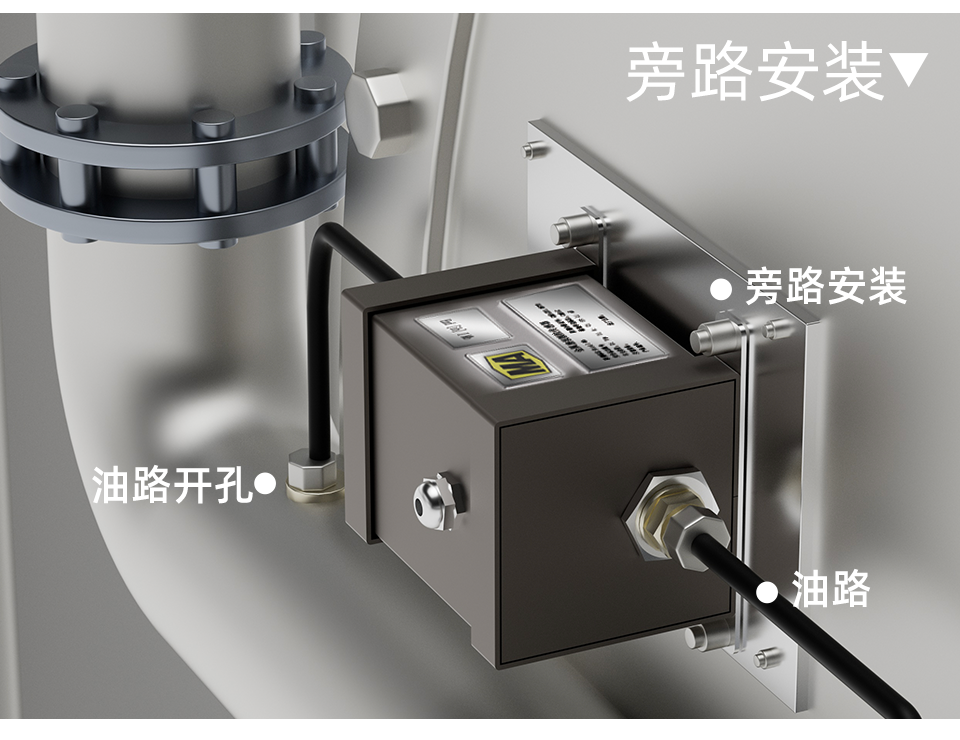

尺寸及安裝/Dimensions and installation
適用條件/Working Condition
| 耐受溫度 | 油路壓力 | 油路流速 | 存儲溫度 | 最高海拔 | 最大振動 | 最高濕度 |
|---|---|---|---|---|---|---|
| ‐30～+85°C | 0～30bar | 0.2m/s-1m/s | ‐40～+85°C | 5000m | 2G | 95% |
其他參數/other
| 油路接口 | 安裝螺絲 | 防護等級 | 外殼材質 | 密封材質 | 重 量 | 485 通信端 |
|---|---|---|---|---|---|---|
| G1/8'（GB/T7307-2001） | M5*4（通孔5.5mm） | IP65 | 合金鋼 | 氟膠 | 850g | Uo:6.2V；Io :65mA；Co :10μF；Lo:0.4mH |
規格參數/Specificationr
| 型號選擇 | 鐵磁磨損檢出通道 | 非鐵磁磨損檢出通道 | 顆粒總數 | 顆粒濃度 | 流速 |
|---|---|---|---|---|---|
| GYK12 | 30～50um | 24h鐵磁顆粒總數 | 鐵磁濃度非鐵磁濃度(mg/L) | 標配 | |
| 50～100um | 120～200um | ||||
| 100～200um | 200～400um | ||||
| 200～400um | 400～800um | ||||
| 400～800um | 800～1600um | ||||
| ＞800um | ＞1600um | ||||
| 檢出率 | ≥95%（典型） | 磨損顆粒總量 | 顆粒濃度 | ||
| 鐵磁元素：鐵，鈷、鎳、釹、硼、釤、鈷，以及稀土金屬（鑭系）、其他鐵磁性合金金屬 非鐵磁元素：銅、鋁、鎂、鋅、合金金屬等 | |||||
上述金屬元素僅代表產品可以監測的范圍，傳感器不能區分元素的種類
上述性能參數對應的精度為典型值，遇到超出系統工況要求的情況下，數據可能會發生偏差，精度會根據壓力、流量、振動等數據發生變化。
